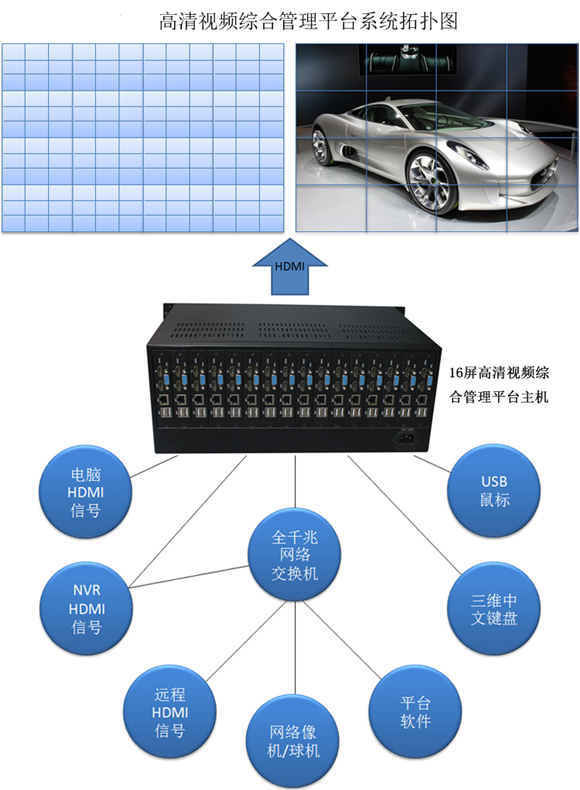

本设备是专为大中小型拼接电视墙的部署与管理而设计的解码+拼接上墙的一款高技术含量的高清视频综合管理平台，采用Linux操作系统，运行稳定可靠。支持高清1080P/720P/D1网络视频的解码输出；支持多屏融合的功能！高清HDMI接口解码输出；支持ONVIF及多种网络传输协议、多码流解码方式，为大中小型拼接电视墙解码切换服务提供强有力的支持。支持1080P/720P高清网络球机的控制，支持报警联动自动切屏功能，支持ip地址冲突检测！
主要特性
◆内嵌行业唯一的平台软件功能，可用鼠标任意拖拽摄像机IP地址到系统中的任意一个窗口解码显示
◆设置和使用完全脱离电脑，与模拟矩阵如此简单、快捷方便
◆个性化管理功能，分普通用户和高级用户权限
◆可设定一段空闲时间自动锁屏功能，锁屏后只能看到图像，只有重新登录才能操作
◆提供RS232接口控制3x3或其他规格拼接屏，多画面模式或拼接融合模式任意切换
◆采用插卡式结构，方便扩充与维护
◆采用Linux操作系统，运行稳定可靠
◆支持不同品牌不同分辨率的网络摄像机混合解码
◆整机最多有16个HDMI和16个VGA输出口
◆无需外加9X9的HDMI矩阵，即可实现拼接上墙的前置图像交换处理
◆提供1个HDMI外部接口，可接入其他HDMI信号，并能选择在任意1个窗口显示
◆可手动添加和自动搜索网络摄像机的IP地址，接入的IPC数量可达6万多个（看项目需求可选）
◆可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频
◆兼容具备ONVIF网络协议的松下、三星、索尼、海康、大华、亚安、霍尼韦尔、博世、天地伟业、汉邦、明景、景阳、红苹果、恒业国际、普天视、郎驰、黄河、英飞拓、捷高、世纪中维、波粒、巨峰、金三立等网络摄像机及天视通网络高清模组（UC）、雄迈网络高清模组(CMS)、九安网络高清模组和具备ONVIF网络协议的其他厂商摄像机及球机
◆支持USB鼠标，模拟三维中文控制键盘操作
◆自动绑定键盘切换用的摄像机ID编号，可根据需要更改对应IP的键盘切换ID
◆内建数据库，对用户的设置参数都将储存在数据库里
◆内建虚拟电脑键盘功能，可用鼠标光标进行字母或汉字编辑
◆字符叠加功能，可对网络摄像机编辑相应的地域信息或名称
◆对地域名称、IP地址、键盘ID信息可用鼠标点击升序、降序排列
◆每个HDMI输出口可多画面分割，每个分割画面都可切换任意网络摄像机信号显示
◆可控制兼容ONVIF的网络高清球机，兼容ONVIF的报警信号联动自动切屏
◆可以分组切换画面，多屏自动轮巡、单屏自动轮巡
◆有多组场景复显功能，可以多个场景自动轮巡复显

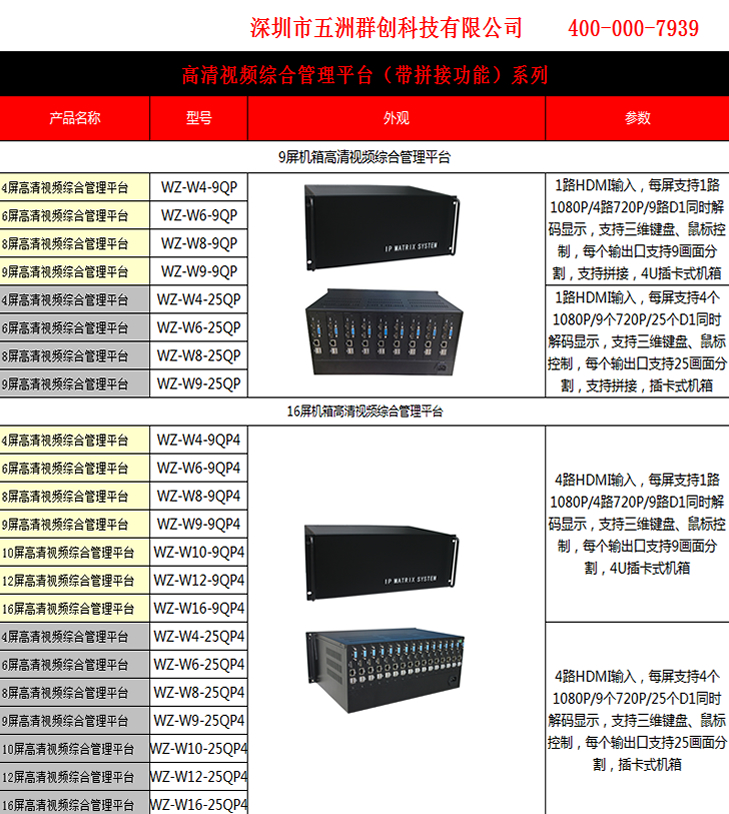

产品参数
|
产品系列 |
型号 |
WZ-W4-9QP4 |
WZ-W6-9QP4 |
WZ-W8-9QP4 |
WZ-W9-9QP4 |
|
产品型号 |
支持HDMI拼接屏 |
支持2×2拼接 |
支持3×2拼接 |
支持4×2拼接 |
支持3×3拼接 |
|
视频 输出/输入 |
HDMI输出 |
4 |
6 |
8 |
9 |
|
VGA输出 |
4 |
6 |
8 |
9 |
|
|
|
|||||
|
型号 |
WZ-W12-9QP4 |
WZ-W16-9QP4 |
WZ-W10-9QP4 |
WZ-W15-9QP4 |
|
|
支持HDMI拼接屏 |
支持4×3拼接 |
支持4×4拼接 |
支持5×2拼接 |
支持5×3拼接 |
|
|
HDMI输出 |
12 |
16 |
10 |
15 |
|
|
VGA输出 |
12 |
16 |
10 |
15 |
|
|
|
|||||
|
HDMI外部输入接口 |
4 |
||||
|
画面分割数量 |
首屏自带平台管理软件，1/4/9画面分割 (注：具体以解码卡的解码能力为准，以便适时修改参数) |
||||
|
输出分辨率 |
1920*1080@60HZ/50HZ/30HZ，1366*768@50HZ |
||||
|
解码参数 |
接入网络摄像机数量 |
256 台分辨率为1080P/960P/720/D1的网络摄像机 |
|||
|
解码能力(单屏) |
1画面时 = 1080P 4画面时 = 720P 9画面时 = D1及D1以下 （注：具体以解码卡的解码能力为准，以便适时修改参数） |
||||
|
网络带宽 |
摄像机带宽 |
200万像素:8Mbps，130万像素:6Mbps，100万像素:4Mbps,40万像素:2Mbps |
|||
|
外部接口 |
网络接口 |
RJ45 10M/100M/1000Mbps自适应以太网口 |
|||
|
串行接口 |
1个标准RS485键盘接口用来接控制键盘，1个标准RS232接口用来控制拼接屏 |
||||
|
USB接口 |
有 |
||||
|
其他 |
在线升级 |
可通过USB接口或网络进行在线升级 |
|||
|
显示响应速度 |
从A摄像机切换到B摄像机显示速度小于1秒 |
||||
|
控球响应速度 |
小于1秒 |
||||
|
电源 |
220V |
||||
|
功耗 |
≤160W |
||||
|
体积 |
长宽高430X300X178mm 标准4U机箱 |
||||
|
工作温度 |
-10℃--＋55℃ |
||||
|
工作湿度 |
10％--90％ |
||||
注：◆超出256路网络视频需要另加费用
◆本机只做单机16屏以内的系统用，超16屏的请选择全能型的高清视频综合管路平台
◆本机只做只做HDMI信号拼接，VGA口不做拼接处理
