我们在做一个大屏拼接显示系统时，往往受到安装高度的限制，使得整个大屏的比例不能按照16;9的比例来安装，比加一些会议报告厅、指挥中心，往往高度最多只有4米多，而宽度却能达到十几米，而用户又想打造一个大面积的显示区域，因为像这种场合，面积大说明观看用户也会多，监控信号也会多，这时考虑到综合观看及全部监控信号同时上墙显示的因素，这时整个大屏拼接就会出现行少列多的情况，比如3*5、3*6、4*8等拼接方式，这时整个屏幕的比例就不是常规的16:9，如果我们是用来显示视频监控还可以，因为大多数情况下视频监控都是单屏或者单屏内分割显示，不影响观看，而有时我们需要显示电脑信号，比如展示图片、播放文本文档及视频等，这时如果全屏显示，整个图像就会发生严重变形

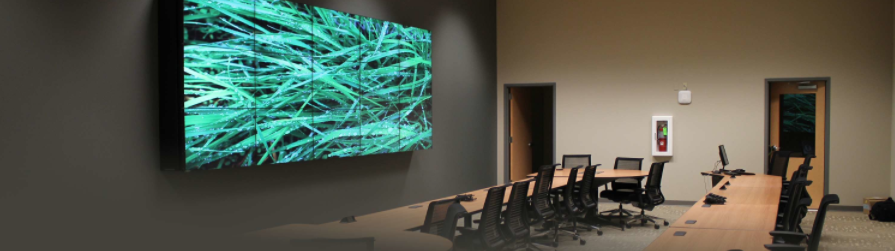

如下

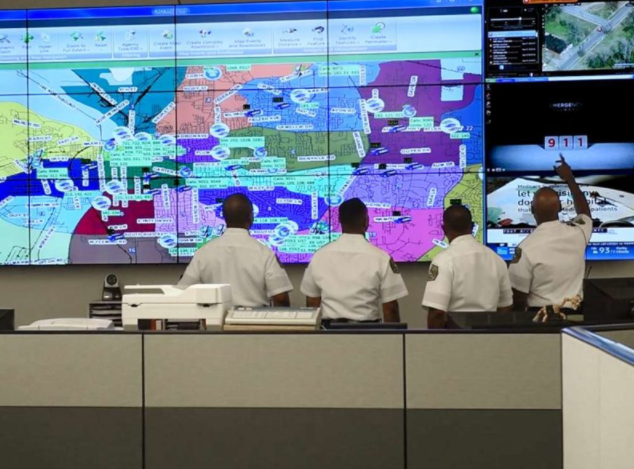

针对这种情况，我公司研发出了一种可以计非16:9的大屏拼接显示出正常比例的一种技术，也被称之为不变形大屏显示技术。通过这种技术，我们可以让所有非16:9比例的大屏墓或者是坚屏，异形拼接等都可以保持原来的比例进行显示，达到更好的视觉效果，效果如下。

技术原理:

由于我们的输出电脑显示器基本上都是16:9的，所以在全屏投放到大屏上时，整个图像就会拉伸。所以我公司研发出了一种内置多屏拼接处理器，它能与电脑和大屏相连接，把分辨率平均分配到每块屏，每个处理器最大支持3840*2160的分辨率，屏幕数量越多，可以增加处理器的数量，并做到环进环出，每台大屏之间用HDMI线进行连接，这样就可以做到图像不变形显示。同时还在控制电脑上加装了专业的软件，与拼接处理器一起来控制实现。

哪些场合会用到不变形大屏拼接解决方案:

1、行少列多横屏拼接

如1*3、1*4、2*3、2*4、3*4、3*5、3*6、45、4*6、4*7等拼接方式中，整个大屏在显示一个大画面时图像严重变形，这时文字等内容会被压扁，视觉体验很不好，特别是在显示网页、文本、或者电脑桌面时尤其明显，为了观看效果只能是缩小窗口显示，这时如果加装一个不变形显示系统就可以解决这种问题。

2、竖屏场合

竖屏多应用于一些展厅内，如企业展厅、4S店、科技馆等，由于都是近距离观看，所以视线基本上都是平视，而且宽度也比较长，所以许多用户都会想到使用一排竖屏安装，这时就很难保持大屏拼接后的比例问题，如果我们把一台电脑上的内容投上去整个画面会严重变形，这时就可以采用不变形解决方案。

3、异形屏拼接

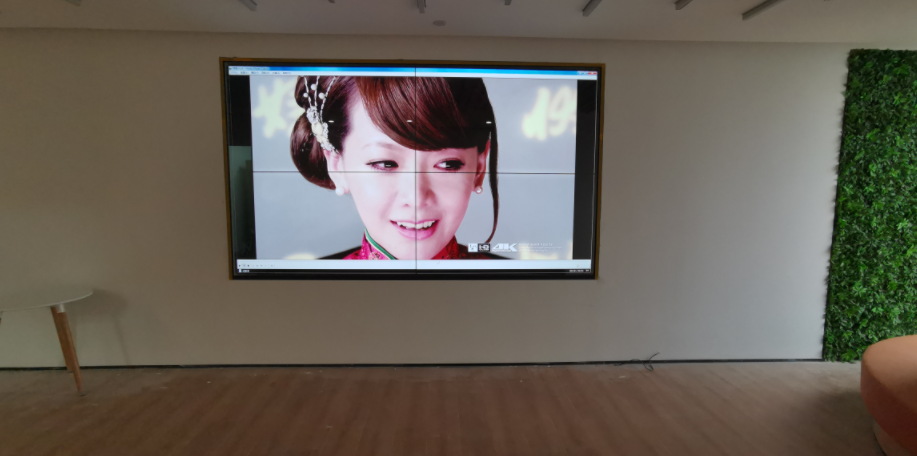

异形屏拼接多用于一些特殊场合，比如要打造一个主题式的展示区，或者与装修风格相对应的区域，如博会馆、党史展厅等，这时大屏的排列就没有规律的，如下图，而这时我们又不可能采用一台电脑控制一台屏幕的方式，只能是采用不变形解决方案。

而在这些时候，我们许多用户会想，单块屏幕的分辨率是1920*1080，我们根据屏幕的数量来叠加分辨率，做一个同行分辨率的图片不可以吗?答案是不可以，因为我们常规的HDII高清线的最大输出分辨率就是4098*3840，超出这个分辨率图像就会模糊，虽然能保持不变形，但是显示效果极差，但是如果是电脑桌面或者文本文档那就无法定做了，因为它们都是自适应的，这时候就只能采用不变形大屏拼接显示方案了。
