五洲HDMI矩阵-功能-参数-深圳厂家

五洲高清HDMI系列切换矩阵，可以充分的将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。可兼容：480p，720p，1080i，1080p，4K30hz分辨率，。安装简单，即插即用；切换灵活：手动、遥控、电脑软件、网络、等多种控制方式，本产品广泛用于军队、电信、电力、石油、科研等应用领域。

产品性能：

1.高清插卡式高清矩阵采用4路一张板块，可支持项目现场更换拔插输入输出板块。方便扩展维护，灵活配置输入输出路数。

2.兼容DVI/HDMI。输入信号丢失LED指示，支持蓝光DVD等矩阵管理。

3.输入板块自带数字均衡调整电路，输出板块自带信号预加重增益电路。使信号能进行更长距离传输。

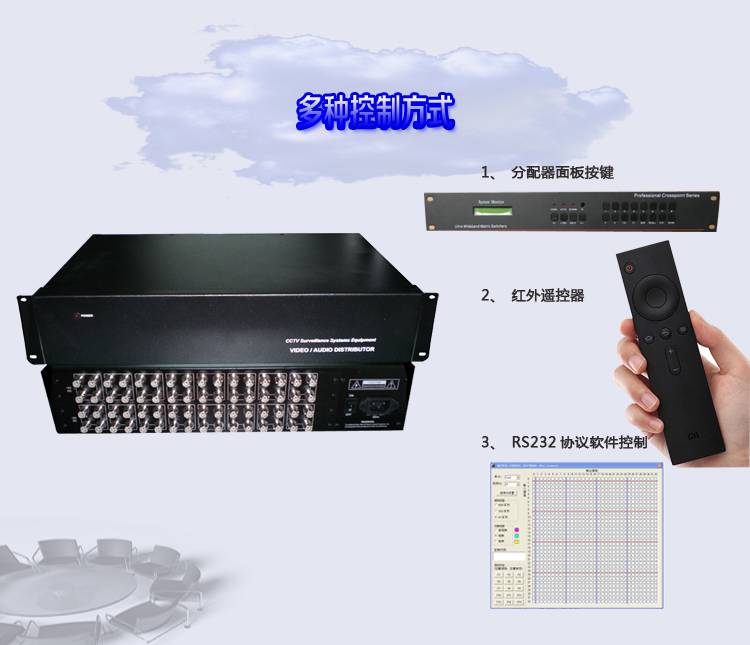

4.采用标准机架式金属机箱，配有面板按键以及液晶显示屏，可以通过遥控和软件进行切换。

5.采用处理器控制，矩阵系统有效运行；

6.矩阵自带断电记忆功能；

7.矩阵采用全贴片工艺，数字交换芯片，自带ESD静电保护功能以及抗干扰功能；

8.运用点对点无损传输数字信号方式，保证了高保真的图像信号输出；

9.采用标准宽电压输入电源。

10.支持EDID管理功能，可通过设备按键进行读取方便快捷

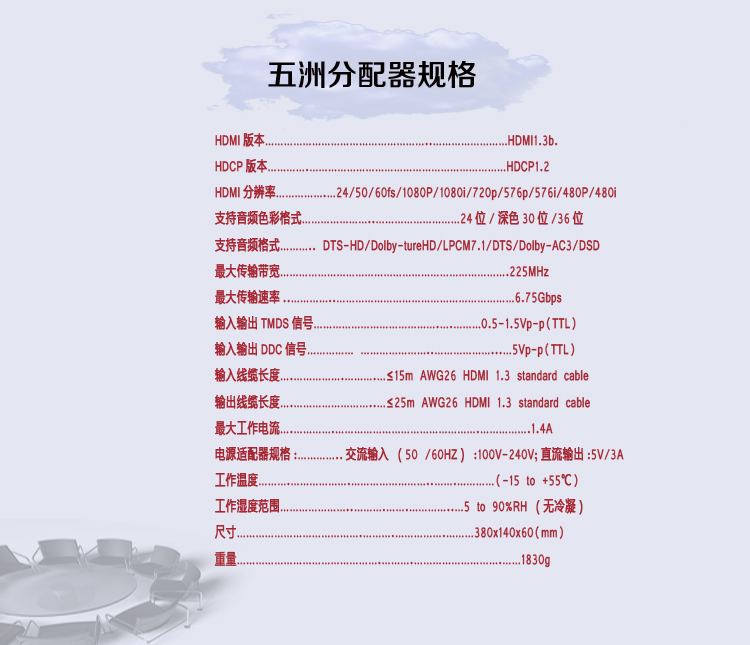

产品参数：

输入：16路

输出：16路

像素带宽:   165MHz,全数字；

接口带宽:   10.2Gbps

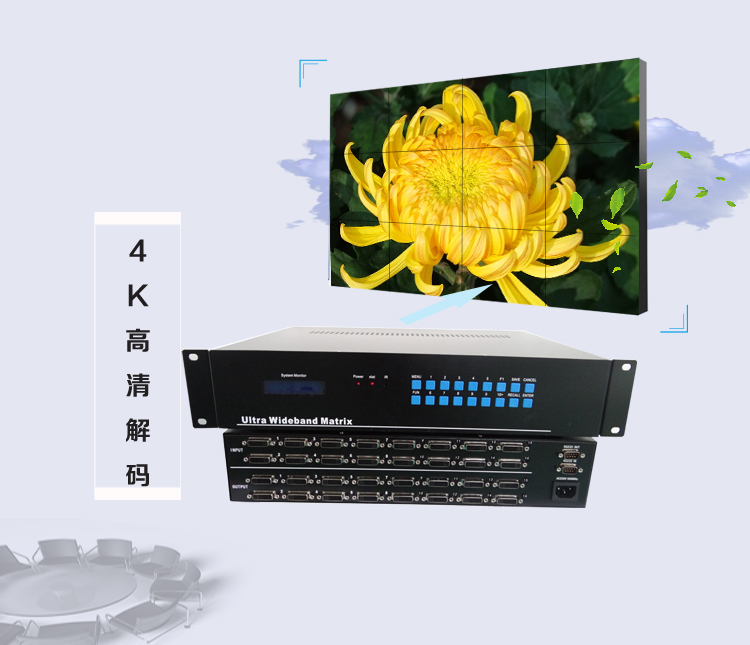

支持分辨率:高清480p，720p，1080i，1080p，4K30hz

位时钟抖动(Clock Jitter)  <0.15 Tbit；

位上升时间(Risetime )  <0.3Tbit (20%--80%)；

位下降时间(Falltime)   <0.3Tbit (20%--80%)；

传输延时   5nS(±1nS)；

切换速度：  210 ns(最长时间)

信号类型：全数字T.M.D.S.信号

接口：   HDMI接口音频同步切换

信号强度：  T.M.D.S +/- 0.4Vpp

电平：   T.M.D.S 2.9V/3.3V

阻抗：   50Ω

最大直流偏置误差：   15mV

最大传输距离：输入加输出大于40米；

控制接口：RS-232双口；

串行控制接口：RS-232, 9-针D型公接口，

波特率：9600,

数据位：8位,

停止位：1,无奇偶校验位

串行控制口结构：  2 = TX, 3 = RX, 5 = GND

电源：100VAC ~ 240VAC, 50/60 Hz,国际自适应电源

功耗：28w

温度：储存、使用温度: -20℃~ +70°C

湿度：储存、使用湿度:10% ~ 90%

机箱尺寸：3U机箱
