智能热成像一体测温仪
操作手册
安全注意事项:
1) 请不要触摸镜头,防止镜头被损坏或变脏。
2) 请注意防止镜头被磨损、刮花甚至刮破。
3) 将设备安装在有防水、防雷措施的环境中。
4) 因非制冷红外热像仪使用非常灵敏的热感应器,因此在任何情况下(开机或关机)不得将镜头直接对准强烈幅射源(如太阳、激光束直射或反射等),否则将对非制冷红外热像仪造成永久性损害。
5) 该产品是精密的电子仪器设备,所以在使用、存储和运输过程中,请小心处理,防止设备被外力大力冲撞或从高处坠落等危险动作。
6) 运输与储存期间,环境温度不允许低于-25℃;运输期间必须使用原配包装箱。
7) 开启设备前,请确保为原装电源适配器并连接正确。如果电源连接错误,可能导致设备损坏。
8) 如果设备运行异常,请联系供应商,不要自行拆除设备。
1 结构及安装说明
1.1 仪器外形
1.2 安装说明
1.2.1 三脚架安装

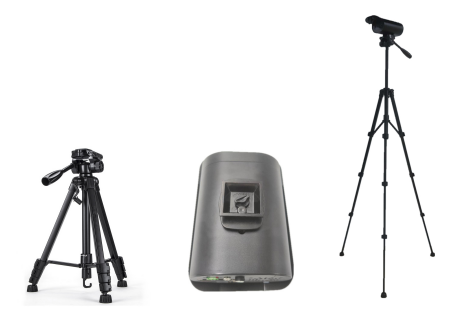

打开三脚架包装箱,取出三脚架及三脚架配件,拧在设备底部对应螺丝孔。

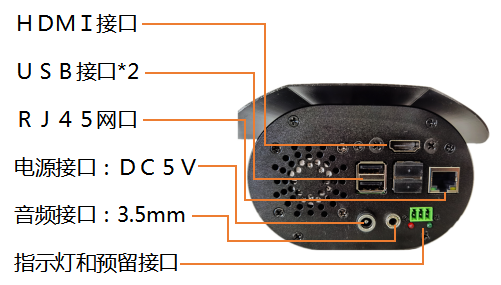

1.2.2 接口说明
HDMI接口:显示设备接入
电源接口:连接5V直流电源
音频接口:3.5mm音频接口(可选HDMI或3.5mm作为声音输出)
USB接口:接外设

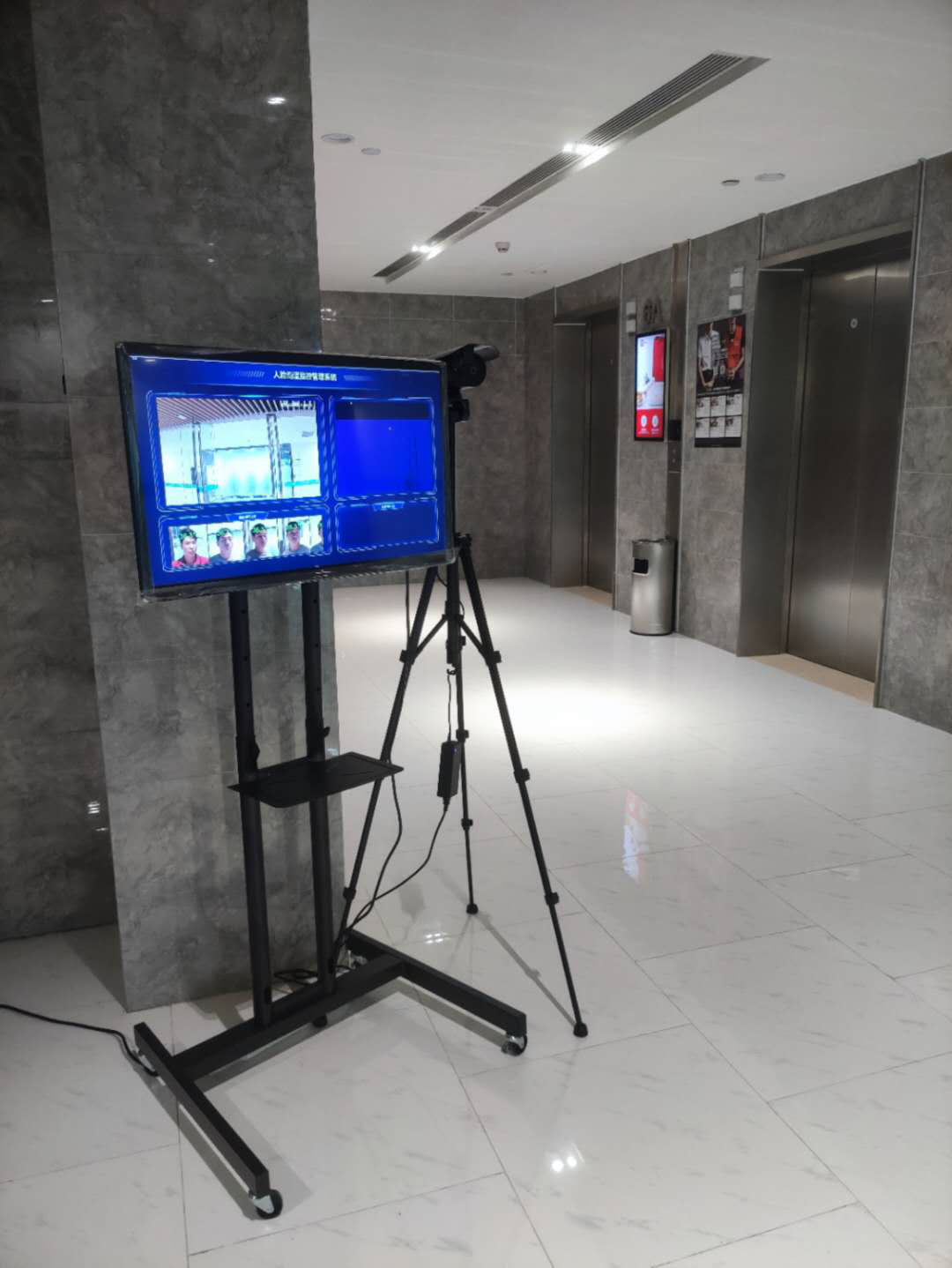

1.2.3 安装后实景示例
2 设备操作说明
2.1 测温主界面
系统启动后会自动进入测温界面。

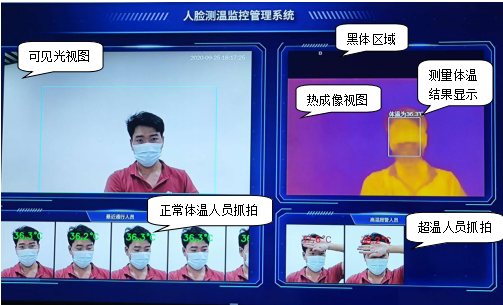

软件主界面分为测温区域与图像显示区域。
1. 可见光实时视频显示区;
2. 红外热成像实时视频显示区;
3. 正常体温通行抓拍显示区;
4. 超温人员抓拍显示区:当检测到有超过报警设定温度的人员时,会自动抓拍显示,并提示报警声。

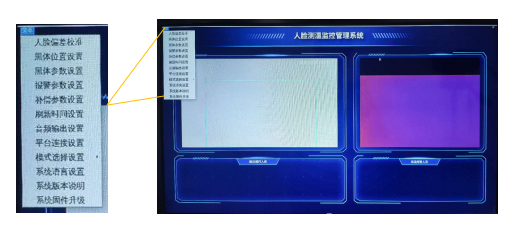

2.2 菜单:接上鼠标-点击左上角“菜单”-调出相关功能设置项。

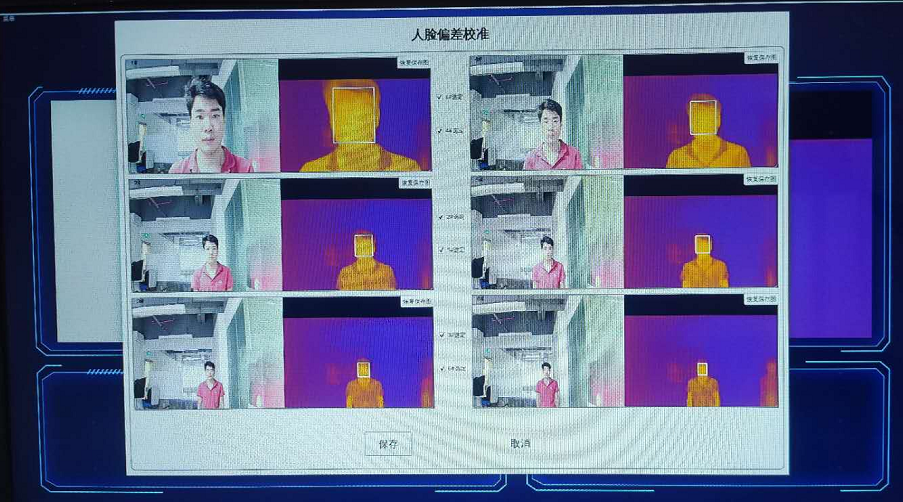

2.2.1人脸偏差校准(出厂设置完成)
如热成像画面人脸框不在人脸中间,则需进行人脸偏差校准,如下图,共6个测温位置,由近到远,选择相同位置的框左右调整。
2.2.2黑体位置设置(出厂设置完成):选择黑体位置设置,按热成像画面提示调节。

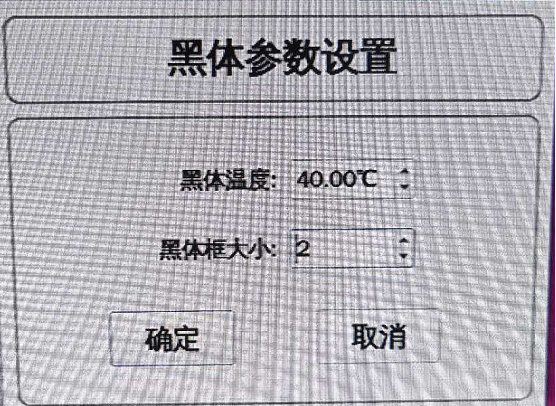

2.2.3 黑体参数设置(出厂设置完成)

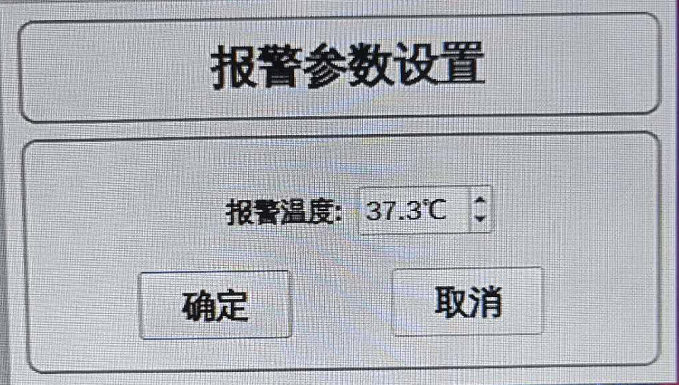

2.2.4 报警参数设置
默认设置的报警温度为37.3°,如需更改:菜单-报警参数设置调节。
2.2.5 补偿参数设置(重要)
此设置根据现场环境更改
如热成像背景非高温时,选正常模式;
如热成像背景高温时,选高温环境;(额温模式,外界对测温的影响小,一般放置在室外环境,或者相机正对室外等高温背景)
如现场测出温度跟体温枪测出温度偏差较大,需要设置此选项。
1. 首先将补偿模式勾取消(真实温度)。
2. 看此时测出的温度数值,如35.5°,此时调节补偿参数设置为+1℃
(如需设置,请联系技术人员)

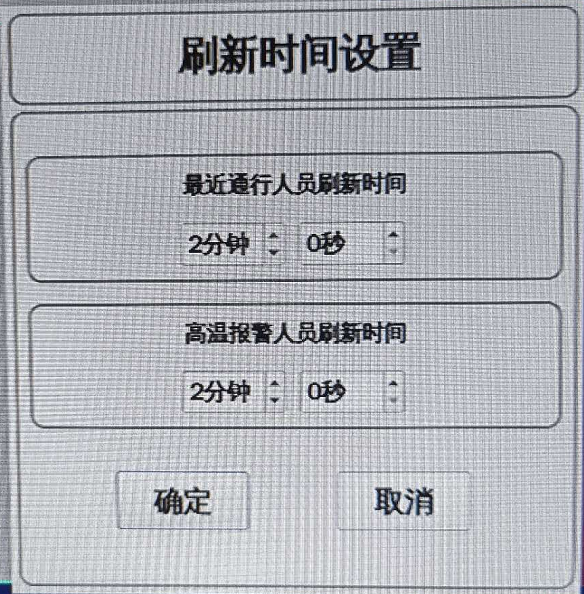

2.2.6 刷新时间设置:界面下方正常通行人员和高温报警人员默认刷新时间2分钟,如需更改,菜单-刷新时间设置

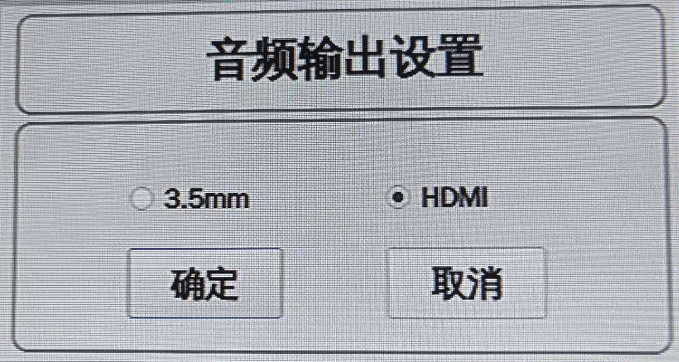

2.2.7 音频输出设置
此选项为音频输出接口,如输出线为HDMI-HDMI线,则可以选择HDMI输出,若信号线为HDMI-VGA线时,可以选择3.5MM输出,此时可以接3.5mm的喇叭作为报警输出。
2.2.8 平台连接设置(如需请联系技术人员)
2.2.9 模式选择设置:如设备安装在安检门上使用,请切换安检门模式。
2.2.10系统语言设置:测温界面语言设置简体中文、英文可选(系统语言需订制)
2.2.11 系统版本说明
2.2.12 系统固件升级(如需请联系技术人员)
3 正常、高温人员照片
鼠标往屏幕上边缘移动,点击“人脸测温监控管理系统”收起测温界面,在桌面左上有一个文件夹名为,双击“Savepic”,“Alarm”为超温报警照片记录,“Capture”为所有测温照片记录。
4 使用注意事项
(1) 测温设备开机后,大约有5-10分钟左右的预热时间。
(2) 系统软件出厂安装完成,现场使用时直接开机即可,内部文件请勿修改删除,否则软件将无法运行。
(3) 系统连续运行时间建议为12小时,超过12小时建议关闭电脑、切断电源总开关后重新开机。
(4) 有效距离0.5米-4米,最佳测温距离0.5-2.5米。
5 获取更多信息
本使用说明将指导您使用您的热成像测温仪,如需获取更多的帮助信息,可以向厂家寻求技术支持。
